Como instalar dimmer! Tutorial passo a passo!

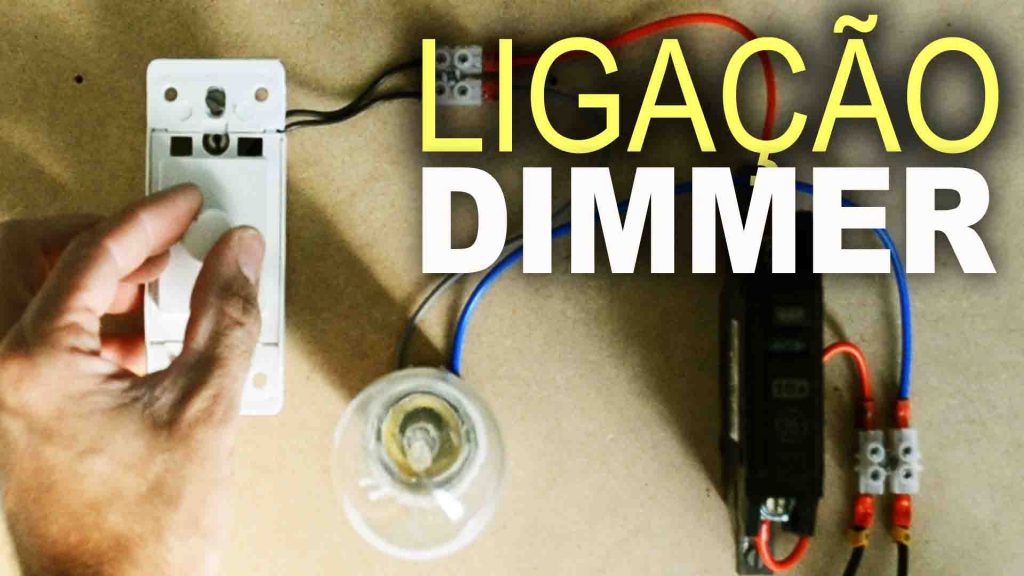

Pessoal esta é uma montagem da ligação de um dimmer pra alimentar uma lâmpada O dimmer é este componente que é um potenciômetro e ele tem a capacidade de variar a intensidade de luz em uma lâmpada

Para estar fazendo esta ligação a primeira coisa que eu vou fazer é a alimentação do meu borne de alimentação aqui até o meu disjuntor que vai ser o meu elemento de proteção Em seguida pessoal eu vou alimentar o disjuntor até o dimmer, até um dos cabos do dimmer O dimmer funciona exatamente igual a um interruptor, então ele vai interromper a fase e o retorno vai levar a tensão até o receptáculo Então, colocando um cabo aqui entre o disjuntor e o dimmer O dimmer é ligado em série com a fase alimentando o receptáculo com o retorno

Eu vou fazer a conexão do cabo de retorno e este cabo de retorno eu vou conectar no receptáculo Lembrando que o retorno do receptáculo sempre vai no contato central do receptáculo por uma questão de segurança

Em seguida eu vou estar alimentando o neutro ao receptáculo Então é uma ligação particularmente simples Ela é a mesma ligação de um interruptor simples alimentando o neutro aqui ao meu receptáculo Vou fixar o meu receptáculo para podermos testar

Dar um acabamento nos cabos Vou colocar minha lâmpada pra gente fazer o nosso teste Fixar o meu cabo de alimentação Vou alimentar o meu disjuntor

E ai quando eu giro o potenciômetro ele permite a variação da intensidade de luz Do desligado até o ponto máximo Então o potenciômetro tem essa capacidade de variar a intensidade de luz

Uma ligação bem simples O potenciômetro é ligado no lugar do interruptor Eu posso desligar e variar a intensidade de luz da minha lâmpada Então e isso pessoal Até mais!
